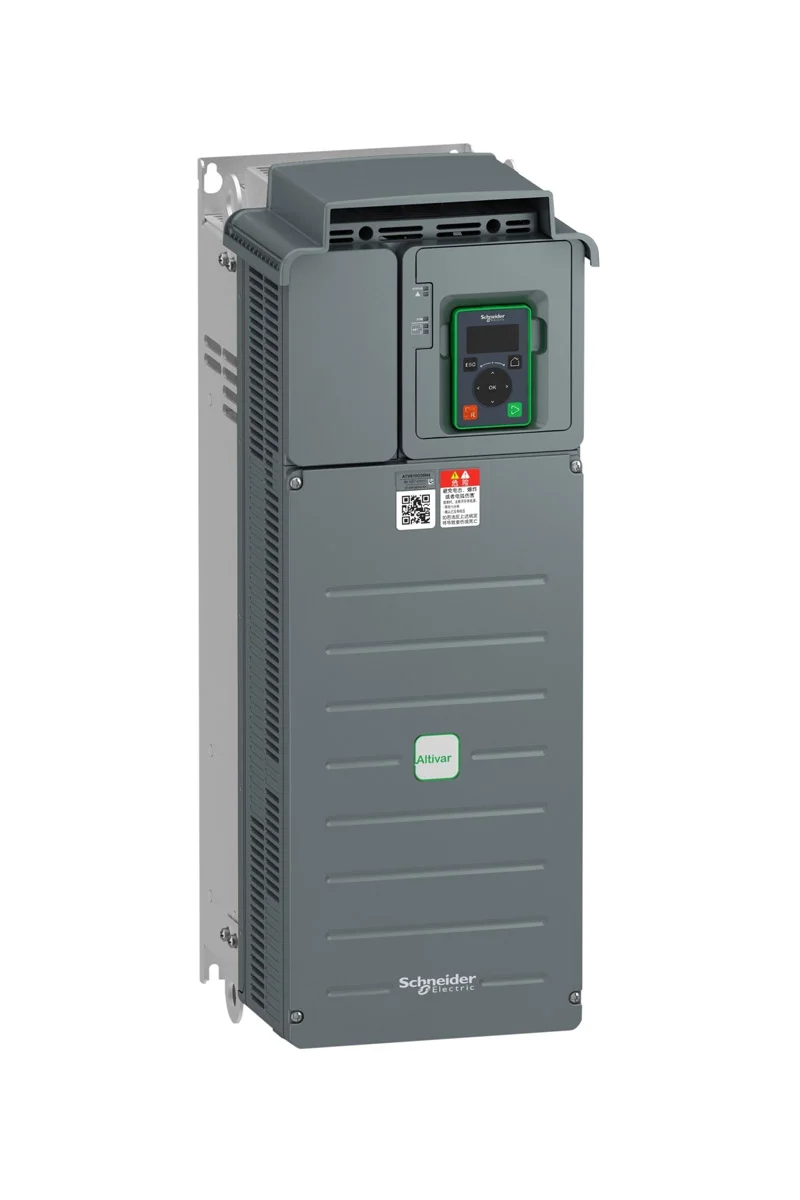

Schneider Electric ATV610D45N4 Hız Kontrol Cihazı - 45kW- 400V trifaze
%65
indirim
202.308,09 TL
70.807,83 TL
KDV Dahil
13.334,29 TL den başlayan taksitlerle!
Schneider Hız Kontrol Cihazları
Ürün Özellikleri
Ürün serisi
:
Easy Altivar 610
Ürün ya da bileşen tipi
:
Değişken hızlı sürücü
Ürün grubu
:
ATV610
Model
:
Standart tip
Ürün varış yeri
:
Asenkron motorlar
Montaj Tipi
:
Pano montajı
IP koruma derecesi
:
IP20
Soğutmanın tipi
:
Zorlamalı konveksiyon
Besleme frekansı
:
50...60 Hz +/-5 %
Şebeke faz sayısı
:
3 faz
[Us] nominal besleme gerilimi
:
380...460 V - 15...10 %
Motor gücü kW
:
45 kW için normal şart
37 kW için Ağır şart
37 kW için Ağır şart
Motor gücü hp
:
60 hp için normal şart
50 hp için Ağır şart
50 hp için Ağır şart
Hat akımı
:
92,9 A -de 380 V (normal şart)
82,7 A -de 460 V (normal şart)
80,5 A -de 380 V (Ağır şart)
69,6 A -de 460 V (Ağır şart)
82,7 A -de 460 V (normal şart)
80,5 A -de 380 V (Ağır şart)
69,6 A -de 460 V (Ağır şart)
MUHTEMEL HAT ISC
:
22 kA
Görünen güç
:
65,9 kVA -de 460 V (normal şart)
55,4 kVA -de 460 V (Ağır şart)
55,4 kVA -de 460 V (Ağır şart)
Sürekli çıkış akımı
:
88 A -de 4 kHz için normal şart
75 A -de 4 kHz için Ağır şart
75 A -de 4 kHz için Ağır şart
Maksimum geçici akım
:
97 A süresince 60 s (normal şart)
112 A süresince 60 s (Ağır şart)
112 A süresince 60 s (Ağır şart)
Asenkron Motor Kontrol Profili
:
Optimum moment modu
Sabit tork standartı
Değişken moment standardı
Sabit tork standartı
Değişken moment standardı
Çıkış frekansı
:
0,0001…0,5 kHz
Nominal anahtarlama frekansı
:
4 kHz
Anahtarlama frekansı
:
2...12 kHz ayarlanabilir
Önceden ayarlanmış hız sayısı
:
16 önceden ayarlı hız
Haberleşme port protokolü
:
Modbus seri
Seçenek kartı
:
Yuva A: haberleşme kartı, Profibus DP V1
Yuva A: dijital veya analog G/Ç genişleme kartı
Yuva A: röle çıkış kartı
Yuva A: dijital veya analog G/Ç genişleme kartı
Yuva A: röle çıkış kartı
Tamamlayıcı Özellikler
Çıkış gerilimi
:
<= güç besleme gerilimi
Motor kayma kompanzasyonu
:
Otomatik her türlü yük
Ayarlanabilir
Sürekli mıknatıslı motor yasasında bulunmaz
Bastırılabilir
Ayarlanabilir
Sürekli mıknatıslı motor yasasında bulunmaz
Bastırılabilir
Hızlanma ve yavaşlama rampaları
:
0,01 - 9000 sn arasında ayrı olarak doğrusal ayarlanabilir
S, U veya özelleştirilmiş
S, U veya özelleştirilmiş
Durana kadar frenleme
:
DC enjeksiyon ile
Koruma tipi
:
Termal koruma: motor
Motor fazı kesme: motor
Termal koruma: sürücü
Aşırı ısınma: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Çıkış geriliminin aşırı yükü: sürücü
Kısa devre koruması: sürücü
Motor fazı kesme: sürücü
DC veriyolunda aşırı gerilimler: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Hat besleme faz kaybı: sürücü
Aşırı hız: sürücü
Kontrol devresinde kesme: sürücü
Motor fazı kesme: motor
Termal koruma: sürücü
Aşırı ısınma: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Çıkış geriliminin aşırı yükü: sürücü
Kısa devre koruması: sürücü
Motor fazı kesme: sürücü
DC veriyolunda aşırı gerilimler: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Hat besleme faz kaybı: sürücü
Aşırı hız: sürücü
Kontrol devresinde kesme: sürücü
Frekans çözünürlüğü
:
Ekran birimi: 0,1 Hz
Analog giriş: 0,012/50 Hz
Analog giriş: 0,012/50 Hz
Elektrikli bağlantı
:
Kontrol, vidalı terminal: 0,5...1,5 mm²
Hat tarafı, vidalı terminal: 35...50 mm²
Motor, vidalı terminal: 50 mm²
Hat tarafı, vidalı terminal: 35...50 mm²
Motor, vidalı terminal: 50 mm²
Konnektörün tipi
:
1 RJ45 (uzak grafik terminali üzerinde) için Modbus seri
Fiziksel arayüz
:
2 telli RS 485 için Modbus seri
İletim çerçevesi
:
RTU için Modbus seri
İletim hızı
:
4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri
Polarizasyon tipi
:
Empedans yok için Modbus seri
Adreslerin sayısı
:
1…247 için Modbus seri
Erişim yöntemi
:
Slave
Besleme
:
Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması
Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması
Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması
Yerel sinyalleme
:
Yerel diagnostik: 2 LED
Dahili haberleşme durumu: 1 LED (sarı)
Haberleşme modülü durumu: 2 LED (iki renkli)
Gerilimin varlığı: 1 LED (kırmızı)
Dahili haberleşme durumu: 1 LED (sarı)
Haberleşme modülü durumu: 2 LED (iki renkli)
Gerilimin varlığı: 1 LED (kırmızı)
Genişlik
:
226 mm
Yükseklik
:
613 mm
706 mm EMC plakalı
706 mm EMC plakalı
Derinlik
:
271 mm
Ürün ağırlığı
:
26,8 kg
Analog giriş sayısı
:
3
Analog giriş tipi
:
AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 12 bit
AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bit
AI2, AI3 software-configurable temperature probe or water level sensor
AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bit
AI2, AI3 software-configurable temperature probe or water level sensor
Dijital giriş sayısı
:
6
Dijital giriş tipi
:
DI1...DI6 programmable as logic input, 24 V DC (<= 30 V), empedans: 3,5 kOhm
DI5, DI6 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V)
DI5, DI6 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V)
Giriş uyumluluğu
:
DI1...DI6: lojik giriş seviye 1 PLC 'e uygunEN/IEC 61131-2
DI5, DI6: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68
DI5, DI6: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68
Dijital giriş lojiği
:
Pozitif lojik (kaynak): DI1...DI6 yapılandırılabilir lojik giriş, < 5 V (durum 0), > 11 V (durum 1)
Negatif lojik (blok): DI1...DI6 yapılandırılabilir lojik giriş, > 16 V (durum 0), < 10 V (durum 1)
Pozitif lojik (kaynak): DI5, DI6 yapılandırılabilir darbe girişi, < 0,6 V (durum 0), > 2,5 V (durum 1)
Negatif lojik (blok): DI1...DI6 yapılandırılabilir lojik giriş, > 16 V (durum 0), < 10 V (durum 1)
Pozitif lojik (kaynak): DI5, DI6 yapılandırılabilir darbe girişi, < 0,6 V (durum 0), > 2,5 V (durum 1)
Analog çıkış sayısı
:
2
Analog çıkış tipi
:
Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA, çözünürlük 10 bit
Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
Örnekleme süresi
:
5 ms +/- 0,1 msn (AI1, AI2, AI3) - analog giriş
2 ms +/- 0,5 msn (DI1...DI6)yapılandırılabilir - Dijital giriş
5 ms +/- 1 ms (DI5, DI6)yapılandırılabilir - darbe girişi
10 ms +/- 1 ms (AQ1, AQ2) - analog çıkış
2 ms +/- 0,5 msn (DI1...DI6)yapılandırılabilir - Dijital giriş
5 ms +/- 1 ms (DI5, DI6)yapılandırılabilir - darbe girişi
10 ms +/- 1 ms (AQ1, AQ2) - analog çıkış
Doğruluk
:
+/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş
+/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkış
+/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkış
Doğrusallık hatası
:
AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş
AQ1, AQ2: +/- % 0,2 için analog çıkış
AQ1, AQ2: +/- % 0,2 için analog çıkış
Röle çıkış sayısı
:
3
Röle çıkış tipi
:
Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 100000 cycles
Yenileme süresi
:
Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn)
Minimum anahtarlama akımı
:
Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC
Maksimum anahtarlama akımı
:
Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Yalıtım
:
Güç ve kontrol arasındaki terminaller
Yalıtım direnci
:
> 1 MOhm 1 dakika için topraklamaya 500 V DC
